LC vs SC Connector: Ποια είναι η Διαφορά στις Οπτικές Ίνες;

LC vs SC Connector: γιατί πρέπει να ξέρουμε τη διαφορά;

Το LC vs SC connector είναι ένα συχνό ερώτημα σε εγκαταστάσεις οπτικών ινών, ειδικά όταν ο τεχνικός πρέπει να επιλέξει patchcord, adapter, SFP module ή σύνδεση σε patch panel. Αρχικά, και τα δύο connectors χρησιμοποιούνται σε δίκτυα οπτικών ινών. Ωστόσο, έχουν διαφορετικό μέγεθος, διαφορετική χρήση και διαφορετική εφαρμογή στο πεδίο.

Η σωστή επιλογή connector βοηθά τον τεχνικό να αποφύγει λάθος συνδέσεις, καθυστερήσεις και προβλήματα συμβατότητας. Επομένως, πριν αγοράσετε patchcord ή συνδέσετε εξοπλισμό, πρέπει να γνωρίζετε αν η θύρα χρειάζεται LC ή SC connector.

Τι είναι το LC Connector;

Το LC connector είναι μικρού μεγέθους connector οπτικής ίνας. Χρησιμοποιεί ferrule 1,25 mm και γι’ αυτό καταλαμβάνει λιγότερο χώρο σε σχέση με μεγαλύτερους connectors. Επιπλέον, το LC διαθέτει μηχανισμό κουμπώματος τύπου latch, παρόμοιο στη λογική με το RJ45.

Το LC connector χρησιμοποιείται πολύ συχνά σε SFP και SFP+ modules, switches, data centers, τηλεπικοινωνιακό εξοπλισμό και εφαρμογές όπου χρειάζεται μεγάλη πυκνότητα θυρών. Έτσι, σε έναν περιορισμένο χώρο μπορούν να χωρέσουν περισσότερες οπτικές συνδέσεις.

Τι είναι το SC Connector;

Το SC connector είναι ένας από τους πιο γνωστούς connectors στις οπτικές ίνες. Χρησιμοποιεί ferrule 2,5 mm και διαθέτει μηχανισμό push-pull. Δηλαδή, ο τεχνικός το κουμπώνει και το αφαιρεί εύκολα με ευθεία κίνηση.

Το SC connector συναντάται συχνά σε FTTH εγκαταστάσεις, οπτικούς κατανεμητές, ODF, ONT, OLT, patch panels και τηλεπικοινωνιακά δίκτυα. Επιπλέον, είναι πρακτικό στο πεδίο, επειδή έχει μεγαλύτερο σώμα και ο τεχνικός το χειρίζεται εύκολα.

LC vs SC Connector: βασικές διαφορές

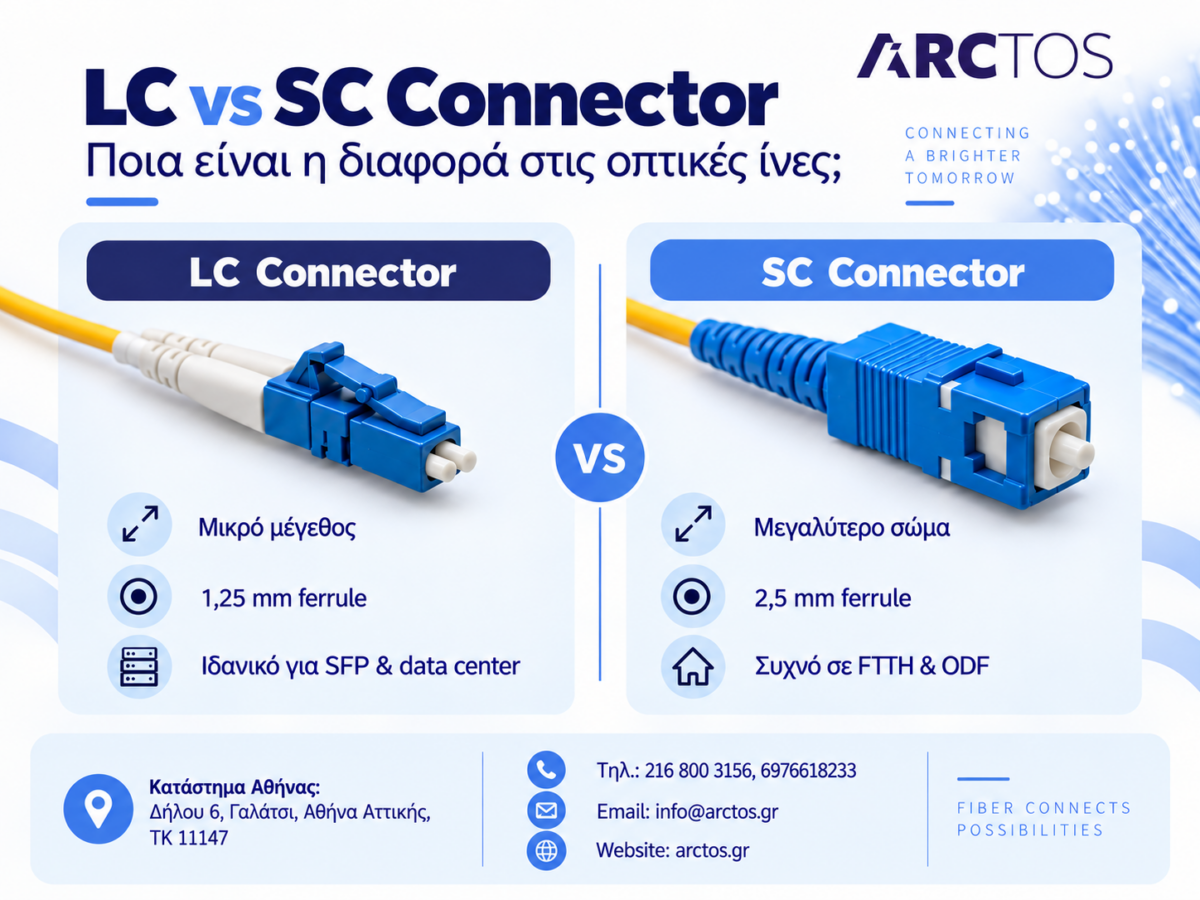

Η βασική διαφορά στο LC vs SC connector είναι το μέγεθος. Το LC είναι μικρότερο και ταιριάζει καλύτερα σε εφαρμογές υψηλής πυκνότητας. Αντίθετα, το SC είναι μεγαλύτερο, πιο εύκολο στον χειρισμό και πολύ διαδεδομένο σε FTTH και τηλεπικοινωνιακές εγκαταστάσεις.

Χαρακτηριστικό	LC Connector	SC Connector
Μέγεθος ferrule	1,25 mm	2,5 mm
Μέγεθος σώματος	Μικρότερο	Μεγαλύτερο
Μηχανισμός σύνδεσης	Latch	Push-pull
Συνηθισμένη χρήση	SFP modules, switches, data centers	FTTH, ODF, ONT, OLT, patch panels
Πλεονέκτημα	Υψηλή πυκνότητα θυρών	Εύκολος χειρισμός στο πεδίο
Κατάλληλο για	Χώρους με πολλές συνδέσεις	Εγκαταστάσεις FTTH και τηλεπικοινωνίες

Πότε χρησιμοποιούμε LC Connector;

Χρησιμοποιούμε LC connector όταν ο εξοπλισμός έχει θύρα LC. Για παράδειγμα, πολλά SFP και SFP+ modules διαθέτουν LC interface. Επίσης, το LC είναι συνηθισμένο σε switches, routers, data centers και χώρους όπου χρειάζονται πολλές οπτικές συνδέσεις σε μικρή επιφάνεια.

Επιπλέον, το LC connector βοηθά όταν ο τεχνικός θέλει να οργανώσει πολλές ίνες σε patch panel χωρίς να γεμίσει γρήγορα ο διαθέσιμος χώρος. Συνεπώς, αποτελεί πολύ καλή επιλογή για πυκνά δίκτυα και επαγγελματικές εγκαταστάσεις δεδομένων.

Πότε χρησιμοποιούμε SC Connector;

Χρησιμοποιούμε SC connector όταν ο εξοπλισμός ή η εγκατάσταση έχει SC θύρες. Σε πολλές FTTH εγκαταστάσεις, ο τεχνικός συναντά SC/APC connectors σε ONT, ODF, splitter και οπτικούς κατανεμητές. Παράλληλα, το SC connector προσφέρει εύκολο χειρισμό, κάτι που βοηθά πολύ σε εργασίες πεδίου.

Το SC είναι επίσης συχνή επιλογή σε τηλεπικοινωνιακές εγκαταστάσεις, επειδή είναι ανθεκτικό, σταθερό και εύκολο στην αναγνώριση. Έτσι, ο τεχνικός μπορεί να κάνει γρήγορα τη σύνδεση και να μειώσει τα λάθη κατά την εγκατάσταση.

Μπορώ να συνδέσω LC με SC;

Ναι, μπορείτε να συνδέσετε LC με SC μόνο όταν χρησιμοποιείτε το σωστό patchcord ή τον σωστό adapter. Για παράδειγμα, ένα patchcord LC-SC έχει LC connector στη μία άκρη και SC connector στην άλλη. Έτσι, μπορεί να συνδέσει μια LC θύρα σε SFP module με μια SC θύρα σε patch panel ή ODF.

Ωστόσο, δεν αρκεί να κοιτάξετε μόνο τον τύπο connector. Πρέπει να ελέγξετε και τον τύπο ίνας, δηλαδή single mode ή multimode, καθώς και το γυάλισμα, δηλαδή APC ή UPC. Διαφορετικά, μπορεί να προκύψει λάθος σύνδεση, απώλεια σήματος ή ασυμβατότητα με τον εξοπλισμό.

LC, SC, APC και UPC: τι πρέπει να προσέχω;

Το LC και το SC δείχνουν τον μηχανικό τύπο του connector. Από την άλλη, το APC και το UPC δείχνουν τον τρόπο γυαλίσματος της άκρης της ίνας. Επομένως, ένας connector μπορεί να είναι LC/APC, LC/UPC, SC/APC ή SC/UPC.

Για αυτόν τον λόγο, πριν αγοράσετε patchcord, πρέπει να ελέγξετε ακριβώς τι γράφει η θύρα του εξοπλισμού. Αν η θύρα είναι APC, χρειάζεστε APC connector. Αν η θύρα είναι UPC, χρειάζεστε UPC connector. Για περισσότερες λεπτομέρειες, διαβάστε τον οδηγό μας SC/APC vs SC/UPC.

Ποιο connector είναι καλύτερο: LC ή SC;

Δεν υπάρχει μία απάντηση για όλους. Στο ερώτημα LC vs SC connector, η σωστή επιλογή εξαρτάται από τον εξοπλισμό και την εφαρμογή. Αν εργάζεστε με SFP modules, switches ή data center εξοπλισμό, πιθανότατα θα χρειαστείτε LC connector.

Αντίθετα, αν εργάζεστε σε FTTH, ODF, ONT ή τηλεπικοινωνιακές εγκαταστάσεις, είναι πολύ πιθανό να συναντήσετε SC connector. Επομένως, το καλύτερο connector είναι αυτό που ταιριάζει σωστά στη θύρα και στις απαιτήσεις του δικτύου.

Ποια λάθη γίνονται συχνά με LC και SC connectors;

Το πρώτο συχνό λάθος είναι η αγορά λάθος patchcord. Για παράδειγμα, ένας τεχνικός μπορεί να αγοράσει SC-SC ενώ χρειάζεται LC-SC. Έτσι, δεν μπορεί να συνδέσει το patchcord στον εξοπλισμό.

Το δεύτερο λάθος είναι η σύγχυση ανάμεσα σε APC και UPC. Ακόμη κι αν το connector είναι σωστό μηχανικά, το λάθος γυάλισμα μπορεί να δημιουργήσει πρόβλημα. Επιπλέον, αρκετοί τεχνικοί ξεχνούν τον καθαρισμό των connectors πριν από τη σύνδεση. Αυτό μπορεί να αυξήσει την απώλεια και να επηρεάσει τη μέτρηση.

Πώς ελέγχω τι patchcord χρειάζομαι;

Πριν επιλέξετε patchcord, ελέγξτε πρώτα τη θύρα της συσκευής. Δείτε αν γράφει LC ή SC. Στη συνέχεια, ελέγξτε αν είναι APC ή UPC. Τέλος, επιβεβαιώστε αν το δίκτυο είναι single mode ή multimode.

Με αυτόν τον απλό έλεγχο, μειώνετε τα λάθη και αποφεύγετε άσκοπες αγορές. Παράλληλα, εξασφαλίζετε ότι το patchcord θα ταιριάξει σωστά με τον εξοπλισμό σας και θα προσφέρει σταθερή μετάδοση οπτικού σήματος.

LC vs SC Connector σε FTTH εγκαταστάσεις

Σε FTTH εγκαταστάσεις, το SC connector εμφανίζεται πολύ συχνά, ειδικά σε SC/APC μορφή. Το συναντάμε σε ONT, ODF, splitter και οπτικούς κατανεμητές. Παρόλα αυτά, μπορεί να χρειαστεί και LC connector όταν η σύνδεση περνά από SFP module ή ενεργό εξοπλισμό δικτύου.

Γι’ αυτό, ο τεχνικός πρέπει να έχει ξεκάθαρη εικόνα της διαδρομής. Για παράδειγμα, μπορεί να χρειαστεί SC/APC στη μία πλευρά και LC/UPC στην άλλη, ανάλογα με τις θύρες του εξοπλισμού. Έτσι, το σωστό patchcord δεν επιλέγεται μόνο από το μήκος, αλλά και από τον τύπο connector σε κάθε άκρη.

Γιατί ο καθαρισμός connector είναι απαραίτητος;

Ακόμη και το σωστό connector μπορεί να δημιουργήσει πρόβλημα αν είναι βρώμικο. Σκόνη, λάδια ή μικρά σωματίδια στην άκρη της ίνας μπορούν να αυξήσουν την απώλεια και να επηρεάσουν τη σταθερότητα του δικτύου.

Επομένως, πριν από κάθε σύνδεση ή μέτρηση, καθαρίστε τον connector με κατάλληλο καθαριστικό οπτικών ινών. Επιπλέον, ελέγξτε ξανά τη σύνδεση πριν κάνετε μέτρηση με OTDR ή optical power meter. Έτσι, μειώνετε τα λανθασμένα αποτελέσματα και προστατεύετε τον εξοπλισμό.

Συμπέρασμα για LC vs SC Connector

Συνολικά, το LC vs SC connector δεν είναι θέμα καλύτερου ή χειρότερου connector. Είναι θέμα σωστής εφαρμογής. Το LC είναι μικρότερο και ταιριάζει καλύτερα σε SFP modules, switches και εγκαταστάσεις υψηλής πυκνότητας. Το SC είναι μεγαλύτερο, εύκολο στον χειρισμό και πολύ διαδεδομένο σε FTTH και τηλεπικοινωνιακές εφαρμογές.

Πριν αγοράσετε patchcord ή adapter, ελέγξτε πάντα τον τύπο θύρας, το γυάλισμα APC ή UPC και τον τύπο ίνας. Έτσι, θα κάνετε σωστή σύνδεση, θα μειώσετε τις απώλειες και θα αποφύγετε προβλήματα στο δίκτυο.

Στο eshop της ARCTOS μπορείτε να δείτε επαγγελματικά εργαλεία οπτικών ινών, patchcords και εξοπλισμό για τεχνικούς FTTH. Επίσης, μπορείτε να διαβάσετε περισσότερους οδηγούς στο Blog Οπτικών Ινών.

Συχνές Ερωτήσεις για LC vs SC Connector

Ποια είναι η βασική διαφορά ανάμεσα σε LC και SC connector;

Η βασική διαφορά είναι το μέγεθος. Το LC connector χρησιμοποιεί μικρότερο ferrule 1,25 mm, ενώ το SC connector χρησιμοποιεί ferrule 2,5 mm.

Πού χρησιμοποιείται συνήθως το LC connector;

Το LC connector χρησιμοποιείται συχνά σε SFP modules, switches, data centers και εφαρμογές όπου χρειάζεται υψηλή πυκνότητα θυρών.

Πού χρησιμοποιείται συνήθως το SC connector;

Το SC connector χρησιμοποιείται συχνά σε FTTH εγκαταστάσεις, ONT, OLT, ODF, patch panels και τηλεπικοινωνιακά δίκτυα.

Μπορώ να χρησιμοποιήσω patchcord LC-SC;

Ναι, μπορείτε να χρησιμοποιήσετε patchcord LC-SC όταν η μία πλευρά του εξοπλισμού έχει LC θύρα και η άλλη πλευρά έχει SC θύρα. Πρέπει όμως να ταιριάζουν σωστά και ο τύπος ίνας και το γυάλισμα APC ή UPC.

Ποιο είναι καλύτερο για FTTH, LC ή SC;

Σε πολλές FTTH εγκαταστάσεις χρησιμοποιείται SC, ειδικά SC/APC. Ωστόσο, μπορεί να χρειαστεί LC όταν η σύνδεση γίνεται σε SFP module ή ενεργό εξοπλισμό δικτύου.
